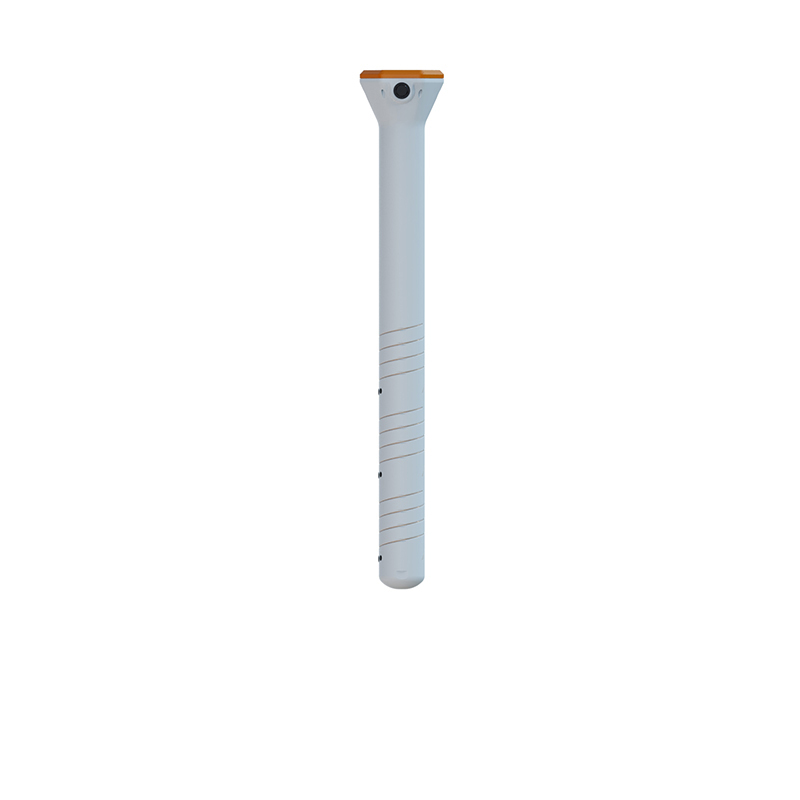

管式墒情传感器

管式墒情传感器

产品型号:FT-GS03

产品价格:3600元

产品品牌:风途

管式墒情传感器又称管式土壤墒情传感器,管式墒情传感器是一款以介电常数原理为基础的传感器,能够快速、准确地监测土壤墒情状况。
产品详情

管式墒情传感器

管式墒情传感器又称管式土壤墒情传感器,管式墒情传感器是一款以介电常数原理为基础的传感器,能够快速、准确地监测土壤墒情状况。

测量要素:不同土层的温度、水分,并可选配三轴倾角测量。

检测原理:

①、土壤水分:土壤水分采用FDR测量技术,内部发射近1G赫兹的高频探测波,可以穿透塑料管,有效感知土壤环境,通过测量土壤的介电常数,测量土壤水分的体积百分比。

②、土壤温度:使用热敏电阻反应设备实时温度。

③、倾角测量:通过检测使用环境中的倾斜角度来判断设备的倾斜状态。


管式墒情传感器产品优势:

①、不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。

②、传感器的电极没有直接与土壤接触,避免电力对土壤及土壤中的植物的干扰。

防护等级:整机IP68防护等级,可以将整机整个泡在水中。

整机结构:产品采用分层设点的观测结构,地面配置一个温度观测点,地下土壤每隔10cm配置一个土壤温湿测点,观测相对应范围内的土壤温湿度。

整机尺寸:直径59mm,根据项目实际需求配置不同监测层数,默认5层高度为790mm。

测点间距:默认10cm一层,可根据项目要求更改测点间距。

平均功耗:0.96W(24VDC供电,默认5层土壤温度水分)

整机材质:PVC高强度工业塑料管,内部灌封。

响应时间:≤60s

通信接口:RS485,提供具体485规约,支持二次开发。

供电方式:10-30V 宽直流供电。


管式墒情传感器典型精度:

①、土壤水分:±5%(@50%,25℃);

②、土壤温度:±0.5℃(25℃);

③、倾角:X、Y轴:静态精度±0.1°,动态精度±0.5°;Z轴:静态精度±0.5°,动态存在积分误差。


管式墒情传感器测量范围:

①、土壤水分:0%RH-100%RH

②、土壤温度:-15℃~+35℃

③、倾角:-90°~90°

分辨率:

①、土壤水分:0.1%

②、土壤温度:0.1℃

③、倾角:0.01°

管式墒情传感器安装位置:

①、在作物播种后进行设备安装;设备安装地点应选择地势相对较高处且平坦处,防止雨水倒灌进设备内部从而引起设备短路或线路故障。

②、全面灌溉条件下,优先选择获水较少区域作为监测位置;局部灌溉条件下,选择湿润区域内作为监测位置;

③、选取作物长势均衡并可代表绝大多数作物长势的位置;

④、了解被监测作物的根系分布,一般选择离作物吸水根系较近的位置,从而确定设备高度。

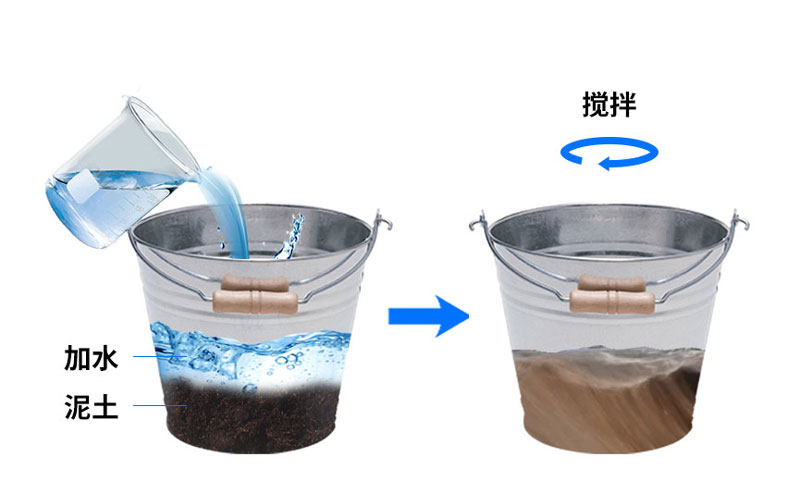

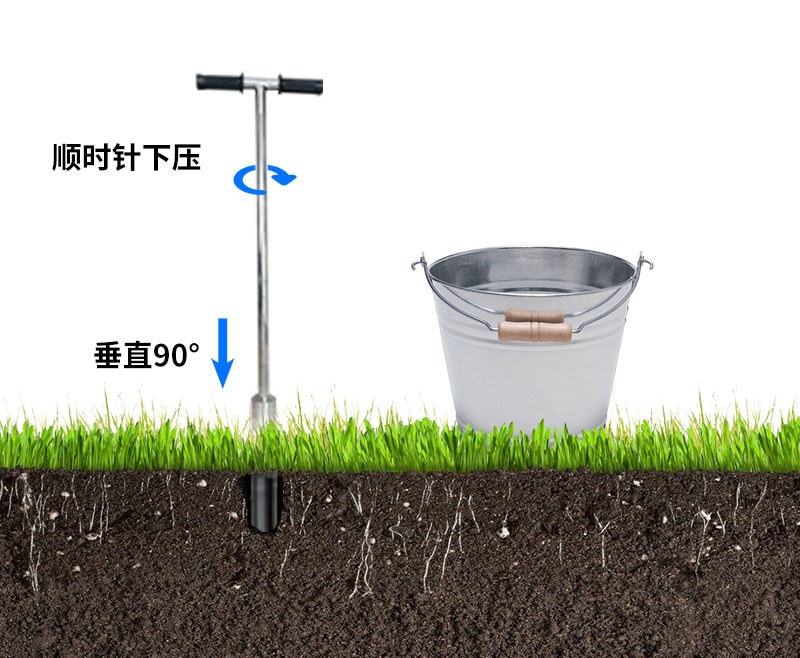

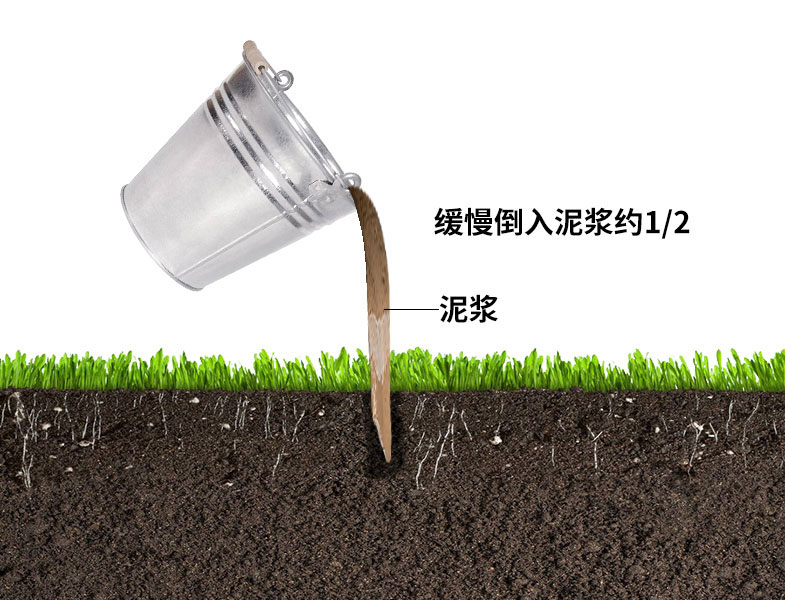

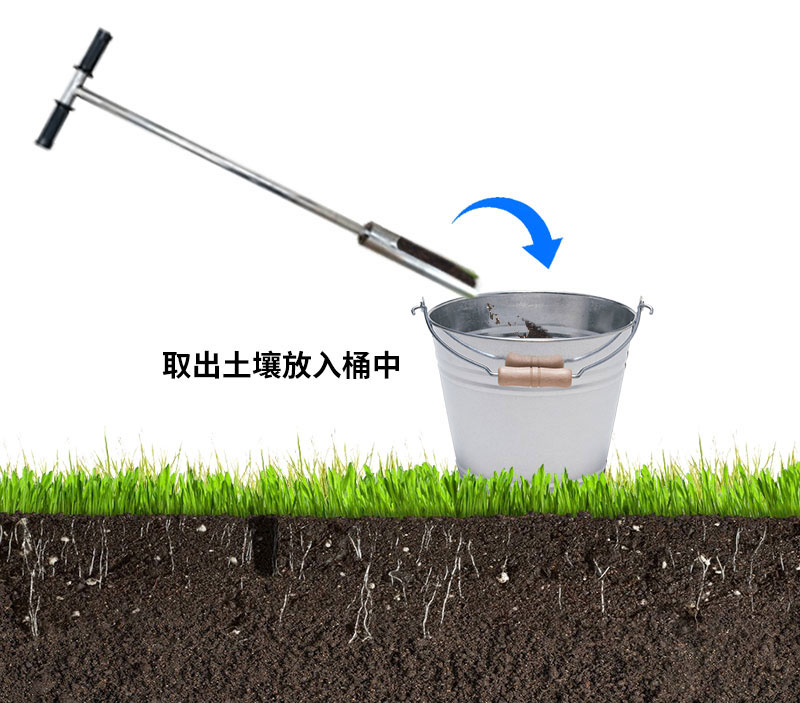

安装方式:采用打孔灌浆安装方式,详细请参照说明书。


更新时间:2024-12-07
