雷达流速仪

雷达流速仪

产品型号:FT-L3S

产品价格:6900元

产品品牌:风途

雷达流速仪又称一体化雷达流速仪,雷达流速仪是一款基于微波技术的全自动流量计,它采用的K波段平面雷达技术,通过非接触的方式测量水体的流速和水位。
产品详情

一、雷达流速仪产品简介

雷达流速仪又称一体化雷达流速仪,雷达流速仪是一款基于微波技术的全自动流量计,它采用的K波段平面雷达技术,通过非接触的方式测量水体的流速和水位。我司研发的雷达流速仪采用了K波段平面微带阵列天线,能量集中,低功耗;仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能,非接触式雷达测流系统测速时设备不受污水腐蚀,不受泥沙影响,土建简单,少受水毁影响,便于维护,保障人员安全。不仅可用于平时环境监测,而且特别适合承担急难险重观测任务。


二、雷达流速仪产品特点

1.非接触、安全低损、少维护、不受泥沙影响

2.能胜任洪水期高流速条件下的测

3.具有防反接、过电压保护功能

4.系统功耗低,一般太阳能供电即可满足测流需要

5.多种接口方式,既有数字接口又具有模拟接口,兼容标准Modbus-RTU协议方便接入系统;

6.具备无线数据传输功能(选配)

7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机

8.测速范围宽,测量有效距离远达10m

9.多种触发模式:周期、触发、手动、自动

10.安装特别简单,土建量很少

11.全防水设计,适合野外使用


三、雷达流速仪技术参数

测量范围0.1-20m/s,液位0-30米
测量精度测速精度:±0.01 米/秒;±1%FS
雷达天线平面微带阵列天线
雷达垂直倾斜角修正自动修正
流速方向识别双向(浮点数双向)
测量持续时间可设定
测量间隔上电后连续测量
雷达频率24GHz(K-Band)
供电范围DC12VDC
数字接口RS485
模拟输出(默认无)4-20Ma可以选
无线传输(可选)选配
12V供电能耗测量时约120mA
外壳材质不锈钢、铝合金外壳
防护等级IP68
工作温度-35℃-70℃
存储温度-40℃-70℃
防雷(选配)集成防雷功能 (选配)
雷达距水面距离有效距离40m(和水面纹波有关,波浪越大测量距离越远)


四、雷达流速仪产品结构图

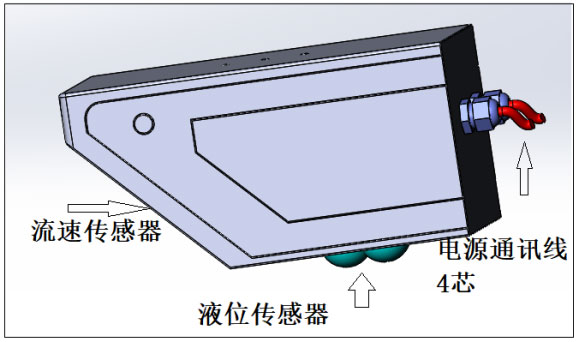

雷达流速仪产品结构图


五、雷达流速仪产品安装图

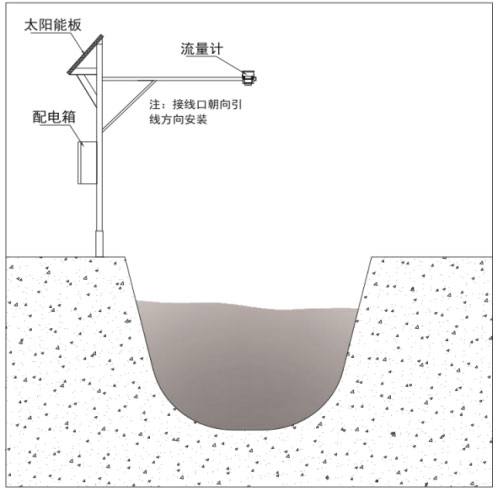

雷达流速仪产品安装图1

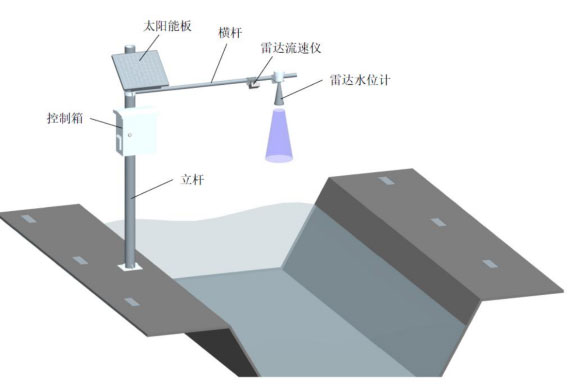

雷达流速仪产品安装图2

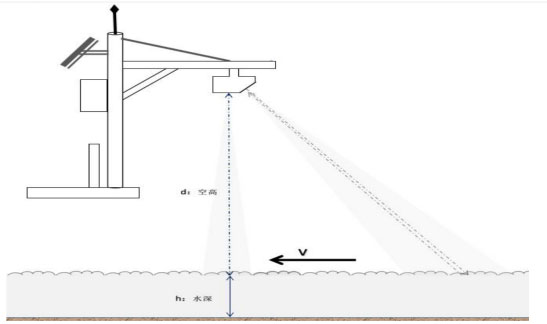

雷达流速仪产品安装图3

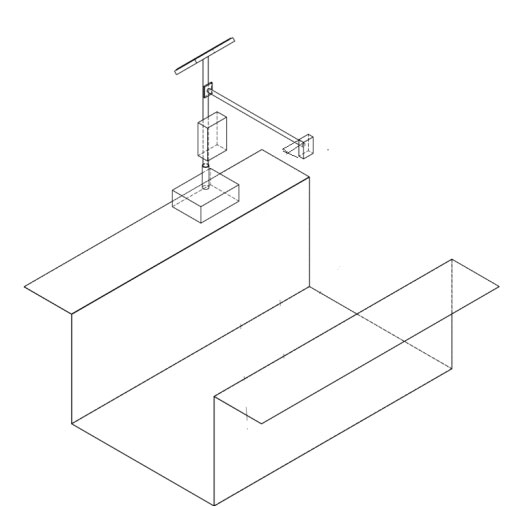

雷达流速仪产品安装图4

安装示意图如图,现场安装可借助于桥梁,支架等现有的建筑基础,但必须保证流速仪雷达波发射方向与水流方向平行,流速仪发射波与水面呈45,出厂默认调节45°角


六、雷达流速仪安装注意事项

1.安装需要选择流态稳定,直线渠道上,远离闸门出口,渠道弯头位置

2.安装高度尽量控制5米以内(距离越近测量信号越强,数据越可靠)

3.水流速低于0.25,且水纹波小,有测量不稳定可行性
