土壤热通量传感器

产品型号:FT-TL1

产品价格:3200元

产品品牌:风途

土壤热通量传感器又称土壤热流量计、热通量板,土壤热通量传感器是将热通量按一定比例转换成电信号的转换器的统称,大体上可以测量的热源有对流,辐射,以及热传导。
产品详情

一、土壤热通量传感器产品概述

土壤热通量传感器又称土壤热流量计、热通量板,土壤热通量传感器是将热通量按一定比例转换成电信号的转换器的统称,大体上可以测量的热源有对流,辐射,以及热传导。可以用于土壤内部测量。它通过一个热电堆,以电压形式输出,电压正比于热通量,它容易操作,特别适用于测量土壤和建筑墙体、玻璃墙体的热导率。利用埋在土中2cm处的热通量板所测量得到的土壤热通量值。一年当中,它是随着季节的变化而变化,夏季土壤热通量为正值,既有热量进入土壤层中,而且量值较大;冬季则土壤热通量为负值,土壤中的热量向大气释放,但量值较小。


二、土壤热通量传感器适用范围

本品可广泛用环境、农业、林业、种植、建筑、等领域。


三、土壤热通量传感器技术参数

供电电压:□12-24V□5V

输出信号:□电流型4~20mA□0-2V□RS485定制

测量范围:-200至200 w/m2

内阻小于300Ω

测量精度:小于5%

热流计算公式

热流量(w/m2)=系数(w*m-2/mv)*输出(mv)

工作电流:12V上电约26mA


四、土壤热通量传感器功能特点

1.体积小巧,测量快速准确

2.低功耗设计,采用合理的功耗控制模式

3.性能稳定


五、土壤热通量传感器测量方法


1.土壤热通量传感器土壤中测量方法

应该使板面与热流量方向相垂直,水平放置于土壤层中。传感器的埋设深度,通常是距自然下垫面3-10厘米深处,应尽量避免直接设置在土层表面,因为自然下垫面并非几何平面,表面的微小起伏将使传感器读数失去代表性,同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段,用铲刀垂直向下挖一剖面,

从土壤表面向下沿剖面量出所需要的深度,然后沿水平方向掏空,其大小正好可以放置热流板,并使传感器的上下两侧面能与土壤保持良好的接触,将导线沿剖面引出再将土壤回填。但要注意,热流板的埋设深度应该是其中心线与土壤表面的距离。

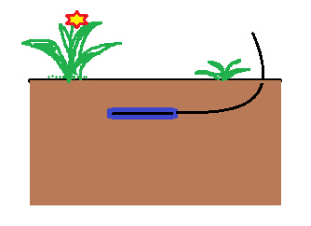

土壤热通量传感器土壤中测量方法

2.土壤热通量传感器墙面上测量方法

首先将热流传感器表面均匀涂上凡士林,将涂有凡士林的热流传感器贴在墙体表面,使墙体和热流传感器能够进行紧密接触,停留几分钟后,待热流传感器适应环境温度后可开始测量。

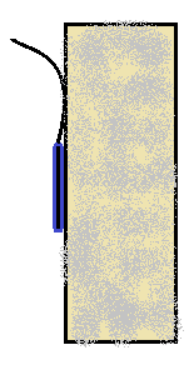

土壤热通量传感器墙面上测量方法
