水位监测系统

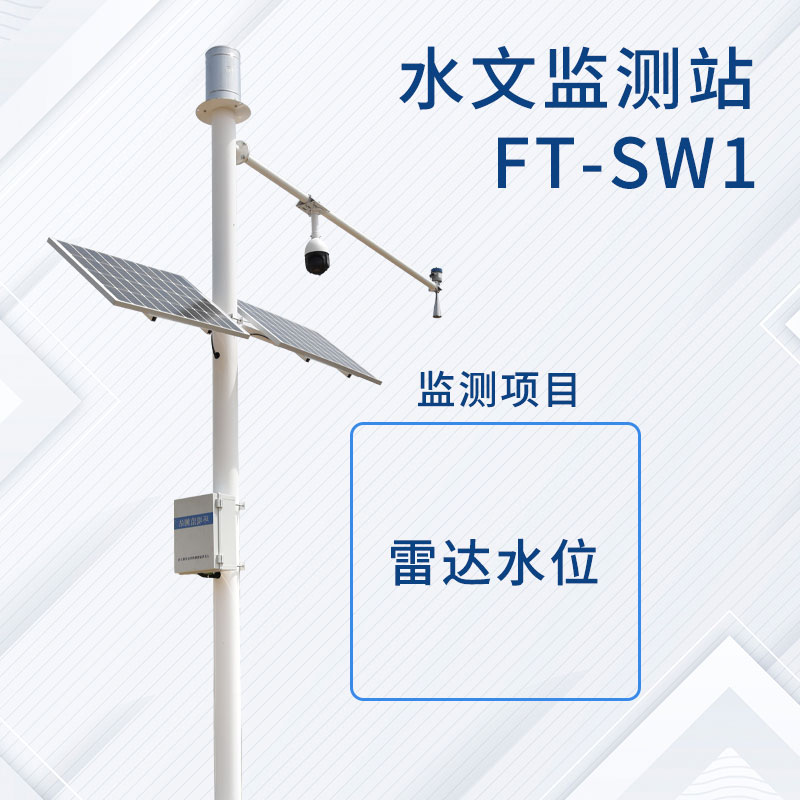

水位监测系统

产品型号:FT-SW1

产品价格:19800元

产品品牌:风途

水位监测系统适用于地下水、河道水、水库水、水池水等监测,水位监测系统也可做为城市道路积水监测系统,支持实时数据,并可远程监控水位变化,提供了准确的现场信息。
产品详情

一、水位监测系统产品概述

水位监测系统适用于地下水、河道水、水库水、水池水等监测,水位监测系统也可做为城市道路积水监测系统,支持实时数据,并可远程监控水位变化,提供了准确的现场信息。

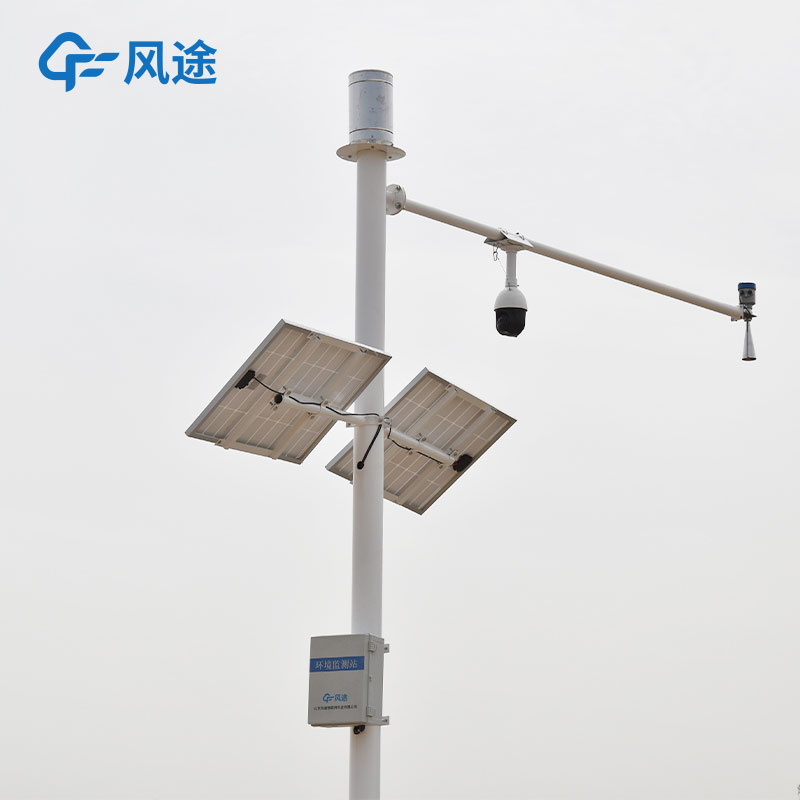

FT-SW1水位监测系统是一款基于微波技术的全自动水文在线监测系统,可同时测量渠道内水位、降雨量。它采用先进的K波段平面雷达技术,通过非接触的方式测量水体的水位和降雨量,根据内置的软件算法,计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。


二、水位监测系统应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

2、辅助水处理作业,如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。


三、水位监测系统产品特点

1、非接触式测量,结合断面参数计算流量,不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件,不受腐蚀、泡沫影响,可以输出流速、水位、流量的测量数据。

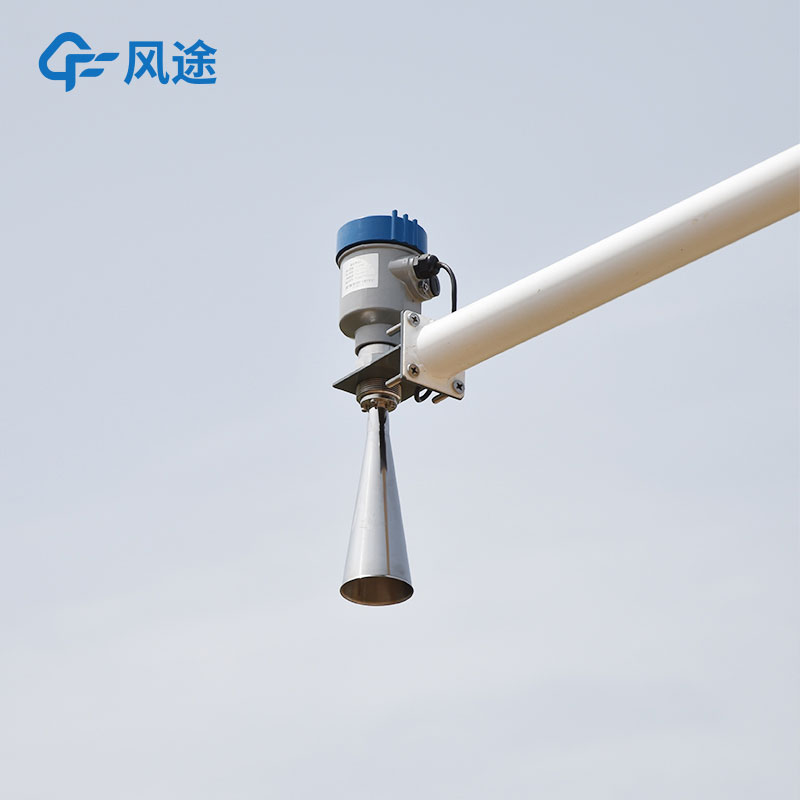

3、流速和水位采用平面阵列雷达天线,自带测量角度功能,设备体积小巧,安装方便。

4、方便的配置软件,可以根据实际需要对参数进行方便的配置,以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响


四、水位监测系统监测平台

1、CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发,HJ-212协议,TCP转发,http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本


五、水位监测系统概要指标

供电电压:100mA(工作),<1mA(休眠);

工作电压:12V供电

运行温度:-35℃~60℃;

存储温度:-40℃~60℃;

野外防护等级:IP68

信号输出:RS485/MODBUS协议;


六、水位监测系统技术参数

水位测量

测距范围:0-30米

测距精度:±1cm

测距分辨率:1mm

间隔时间:1-5000min

雨量监测

测量范围:雨强0~4mm/min

测量精度:±0.2mm

分辨率:0.2mm

承雨口径:φ200mm

供电方式:太阳能电池板+蓄电池组合供电

太阳能功率:10W/30W(选配)

蓄电池参数:DC3.7V 10Ah

支架高度:立杆4米   横臂3米

工作环境:-20℃~80℃(不结冰状态)


七、水位监测系统安装注意事项

1、安装环境

测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理,测量断面宜规整

测验渠段应保持顺畅,防止漂浮物堆积

2、安装高度

建议安装高度3-4米

3、流速计安装方向

流速计波束建议朝来水方向
