多普勒流速流量仪

多普勒流速流量仪

产品型号:FT-L1S2

产品价格:7000元

产品品牌:风途

多普勒流速流量仪又称农田溉灌流量计,多普勒流速流量仪是运用超声波多普勒原理来测量的,它既不需要跟电磁流速流量计一样截开管道安装管段式传感器,也不需要使用截流装置。
产品详情

一、多普勒流速流量仪产品原理:

多普勒流速流量仪又称农田溉灌流量计,多普勒流速流量仪是运用超声波多普勒原理来测量的,它既不需要跟电磁流速流量计一样截开管道安装管段式传感器,也不需要使用截流装置。在声学领域中,当声源与接收体(即探头和反射体)之间有相对运动时,回声的频率将有所变化,此种频率的变化称之为频移,即多普勒效应。声波频率在移向观察者时变高,远离观察者时变低。多普勒流速仪通过计算频率变化计算流速。


二、多普勒流速流量仪技术参数

1.供电:DC10-15V

2.工作电流:大约待机10mA,测量60mA

3.声波频率:2MHZ

4.盲区:10厘米

5.流速范围:0.02-10米/秒

6.水深范围:0.02-5米

7.温度:0-50°

8.测量周期:20秒

9.传感器材料:ABS、不锈钢

10.输出接口:RS485

11.工作水深:0.2米-5米


三、多普勒流速流量仪安装说明:

正常安装保证在最低水位以下20CM,以免暴露水外

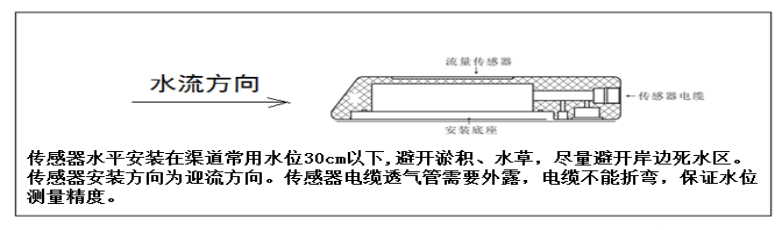

传感器安装示意:

多普勒流速流量仪安装说明


四、多普勒流速流量仪注意事项

1.传感器需要避开淤泥,避开石子等物体撞击,水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向,传感器发射面需要迎流方向安装。

3.传感器有声波盲区,尽量保证传感器在水下20厘米以下(传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据,概率非常低,通常数据会出现大数比如2米/秒以上,建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值,或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速)。

4.线缆通气管不难折伤,影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继,电源避开变频器干扰。
