水质在线浊度传感器

水质在线浊度传感器

产品型号:FT-S9

产品价格:3000元

产品品牌:风途

水质在线浊度传感器又称在线测量浊度仪,水质在线浊度传感器是非常精密的浊度测量仪器,普遍应用于污水厂、自来水厂、水站、地表水、工业等领域污泥浓度监测。
产品详情

一.水质在线浊度传感器工作原理

水质在线浊度传感器又称在线测量浊度仪,水质在线浊度传感器是非常精密的浊度测量仪器,普遍应用于污水厂、自来水厂、水站、地表水、工业等领域污泥浓度监测。水质在线浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法,线性处理采集值,并经过温度补偿算法,输出浊度值。


二.水质在线浊度传感器技术参数

测量原理散射光法
量程范围默认0~3000NTU,0~40NTU;0~1000NTU;可定制
分辩率0.1NTU
精度±1%,±0.3℃
温度补偿自动温度补偿
输出方式RS-485(Modbus/RTU)
存储温度-5-+65℃
工作环境0~50℃ , ≤0.2MPa
安装方式浸入式安装,3/4NPT安装螺纹
线缆长度5m
功耗0.2W,12V供电
供电DC:12V-24V
防护等级IP68
校准方式两点校准
外壳材质ABS


三.水质在线浊度传感器尺寸/安装

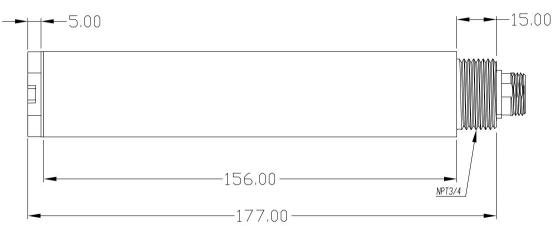

1.水质在线浊度传感器尺寸图

水质在线浊度传感器尺寸图

2.水质在线浊度传感器接线图

线缆为5芯屏蔽线:

红色线—电源线黑色线—地线绿色线—485A白色线—485B

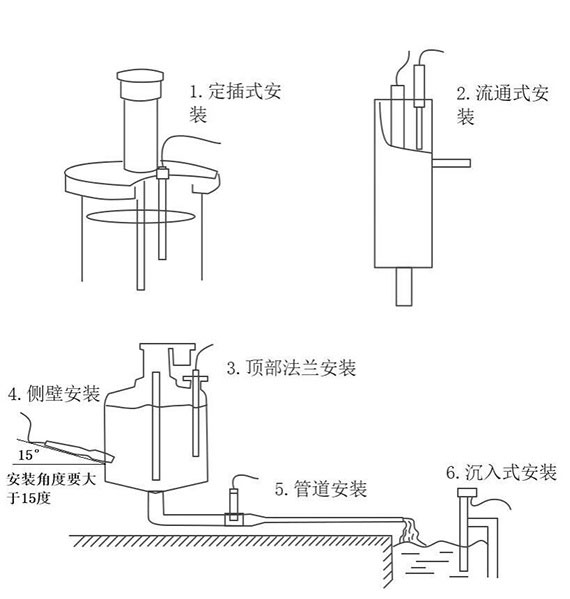

3.水质在线浊度传感器安装

水质在线浊度传感器安装

注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁,下方10CM


四.水质在线浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂,进行清洗。

注意:

避免强烈震动损环前面透光玻璃,切勿用硬制品刮擦。


五.水质在线浊度传感器用户校准

传感器出厂的时候已进行了严密的校准,一般不需要用户校准,如果进行了用户校准,想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中,溶液使用蒸馏水或者纯净水,保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中,溶液使用已知浊度的溶液(浊度值要大于20%量程),保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行斜率校准。
