土壤温度水分盐分传感器

土壤温度水分盐分传感器

产品型号:FT-WSY485

产品价格:600元

产品品牌:风途

土壤温度水分盐分传感器又称土壤三参数复合传感器(水分、温度和盐分)、土壤温湿盐分一体传感器,土壤温度水分盐分传感器是集成土壤温度湿度传感器、土壤电导率、土壤盐分为一体的传感器。
产品详情

一、土壤温度水分盐分传感器产品介绍

土壤温度水分盐分传感器又称土壤三参数复合传感器(水分、温度和盐分)、土壤温湿盐分一体传感器,土壤温度水分盐分传感器是集成土壤温度湿度传感器、土壤电导率、土壤盐分为一体的传感器。FT-WSY485土壤温度水分盐分传感器性能稳定灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。土壤温度水分盐分传感器可测量土壤水分、盐分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。


二、土壤温度水分盐分传感器传感器具有以下特点:

(1)土壤含水率、电导率以及温度三参数合一。

(2)也可用于水肥一体溶液、以及其他营养液与基质的电导率。

(3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。

(4)完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。

(5)精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。

技术参数

信号输出类型

RS485接口

Modbus协议

供电电压

3.6-30V/DC直流

静态功耗

6mA@24V DC直流

土壤水分量程

可选量程:0-50%,0-100%

分辨率:0-50%内0.03%,50-100%内1%

精度:0-50%内2%,50-100%内3%

电导率量程

可选量程:0-20000us/cm

分辨率:0-10000us/cm内10us/cm, 100000-20000us/cm内50us/cm

精度0-10000us/cm范围内为±3%; 10000-20000us/cm范围内为±5%

电导率温度补偿

内置温度补偿传感器,补偿范围0-50℃

温度测量量程

量程:-40~80℃,分辨率:0.1℃,精度:±0.5℃

测量原理与测量方式

土壤水分FDR方法,土壤电导率交流电桥法

土壤原位插入或浸没入培养液、水肥一体营养液中直接测试

防护等级

IP68浸没水中可长期使用

运行环境

-40~85℃

探针材料

防腐特制电极

密封材料

黑色阻燃环氧树脂

安装方式

全部埋入或探针全部插入被测介质

默认线缆长度

2米,线缆长度可按要求定制

连接方式

预装冷压端子

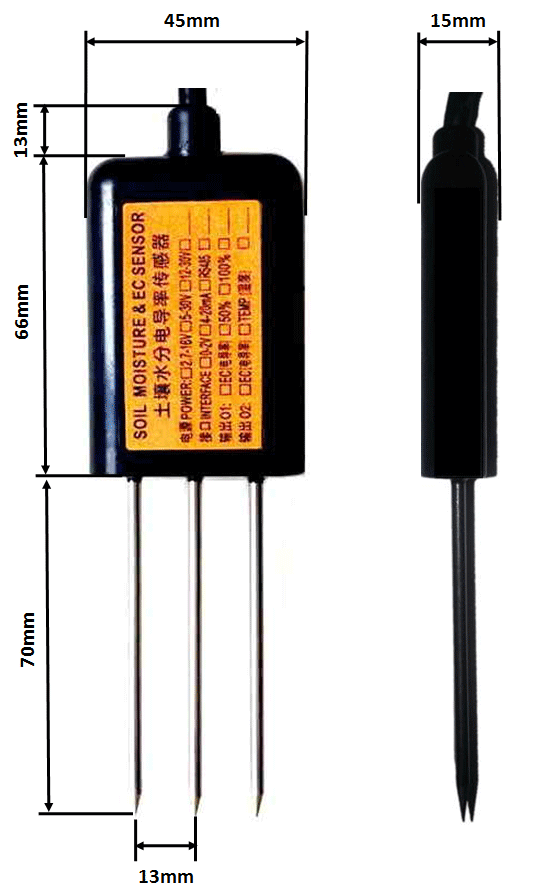

外形尺寸

45*15*145mm

电极长度

70mm

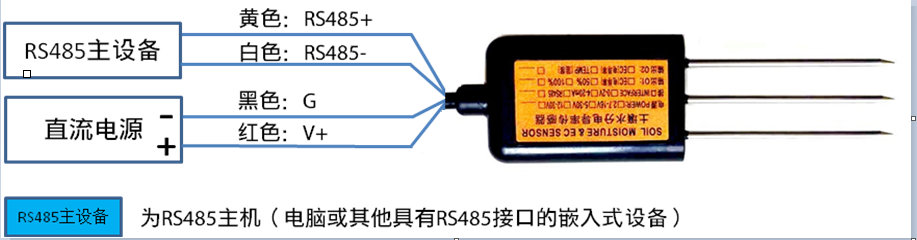

三、土壤温度水分盐分传感器传感器传感器接线

型号

接线图







RS485接口型

Modbus协议



红色(V+): 电源正

黑色(G): 电源地

黄色(T+): RS485+/A/T+

白色(T-): RS485-/B/T-

土壤温度水分盐分传感器传感器传感器接线



四、土壤温度水分盐分传感器传感器外型尺寸、选型订购

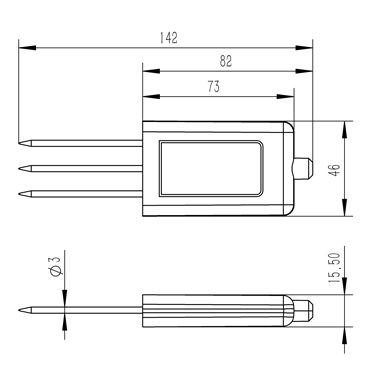

土壤温度水分盐分传感器传感器外型尺寸

五、土壤温度水分盐分传感器传感器安装与测量

由于电极直接测定土壤中的可溶盐离子的电导率,因此土壤体积含水率需高于约20%时土壤中的可溶离子才能正确反映土壤的电导率。在长期观测时,灌溉或者降雨后的测量值更接近真实水平。如果进行速测,可先在被测土壤处浇水,待水分充分渗透后进行测量。

(1)快速测量法:选定合适的测量地点,避开石块,确保电极不会碰到石块之类坚硬物体,按照所需测量深度刨开表层土,保持下面土壤原有的松紧程度,握紧传感器体垂直插入土壤,插入时不可前后左右晃动,确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。

(2)埋地测量法:根据需要的深度,垂直挖直径大于20厘米的坑,深度按照测量需要,然后在既定深度将传感器钢针水平插入坑壁,将坑填埋压实,确保电极与土壤紧密接触。稳定一段时间后,即可进行连续数天、数月乃至更长时间按的测量和记录。

如果在较坚硬的地表测量时,应先钻孔(孔径应小于探针直径),再插入土壤中并将土压实然后测量;传感器应防止剧烈振动和冲击,更不能用硬物敲击。由于传感器为黑色封装,在强烈阳光的照射下会使传感器使急剧升温(可达50℃以上),为了防止过高温度对传感器的温度测量产生影响,请在田间或野外使用时注意遮阳与防护。

六、土壤电导率,温度与输出的换算

型号

参数范围

换算关系





RS485接口

Modbus协议

对应含水率0-100%



含水率=含水率存器值/100。如读取到的数据为2013,则含水率= 2013/100=20.13%。

对应温度-40-80℃



温度=温度寄存器值/100。如读取到的数据为2013,则温度= 2013/100=20.13℃。

对应电导率



电导率=电导率寄存器值。如读取到的数据为1568,则电导率= 1568us/cm。
