桥梁监测系统

桥梁监测系统

产品型号:FT-QL1

产品价格:68000元

产品品牌:风途

桥梁监测系统又称桥梁结构健康在线监测系统解决方案,桥梁监测系统用于桥梁监测,实现对桥梁关键部位的温度、应变(应力)、振动(加速度)、缝隙变化、地下水位变化、索力变化等各项参数的综合实时监测。
产品详情

一、桥梁监测系统监测背景

桥梁作为交通运输的重要组成部分,随着我国交通事业的发展,其安全性、耐久性和正常使用功能,越来越被人们所关注。我国是个桥梁大国,据交通部最新数据统计,截至2019年末,我国约有87.83万座公路桥梁(不含市政桥梁)。影响桥梁的因素居多,人为因素、车辆长期超载、材料自身退化、自然灾害等,导致现役桥梁出现承载力降低、结构受损等各种病害,同时缺乏及时到位的管理养护。损伤如果不能及时得到检测和维修,轻则影响行车安全和缩短桥梁使用寿命,重则导致桥梁突然破坏和倒塌。因此,建立一套针对桥梁的智能在线监测系统,及时发现桥梁结构的损伤显得尤为迫切。


二、桥梁监测系统系统概述

我司拥有多年桥梁监测经验,建立的智能化、信息化、自动化的桥梁在线监测系统,能够全面掌握桥梁施工、运营的安全状况,为桥梁建设、日常养护、管理和突发事件应急处置发挥巨大作用。基于云计算服务中心,可容纳区域内所有桥梁监测系统,形成区域性桥梁健康监测平台,实现区域内所有桥梁结构统一监控管理。


三、桥梁监测系统主要监测内容

1.几何线形监测:拱肋线形监测、主梁挠度监测、轴线偏移测量;

2.应力应变监测:梁体应变、桥塔应变、主拱应变、桥墩应变等;

3.索力/拉力监测:系杆拉力、吊杆拉力、锚索应力等;

4.环境监测:风速风向、温湿度、雨量、能见度、腐蚀

7.偏位监测:塔顶偏位、拱脚偏位、拱顶偏位;

8.振动监测:梁体振动、拱顶振动、桥塔振动、吊杆(索)振动;

9.荷载监测:动态称重系统;

10.倾斜监测:桥塔倾斜、桥墩倾斜、梁体倾斜;

11.其他监测:裂缝监测、疲劳监测、船撞、摄像机。

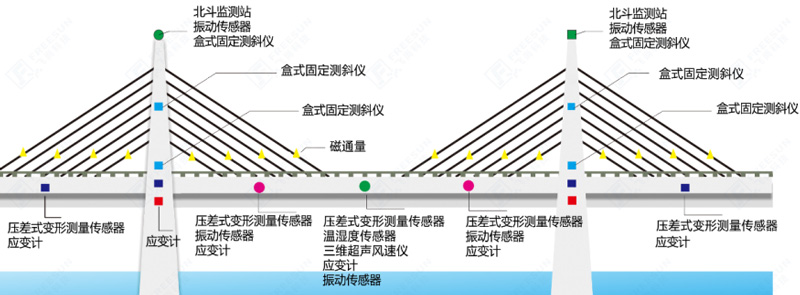

四、桥梁监测系统监测示意图

桥梁监测系统监测示意图


五、桥梁监测系统监测项目一览表

监测项设备名称监测项设备名称
应力应变应变计伸缩缝直线位移传感器
索力磁通量传感器/加速度计/锚索计温湿度温湿度传感器
振动加速度加速度计车辆荷载动态称重系统
变形位移GNSS、盒式固定测斜仪桥面视频红外网络高速球机
沉降/挠度静力水准仪风速风向风速风向仪
裂缝裂缝计地震加速度计


六、桥梁监测系统监测依据

《市政桥梁结构监测技术标准DB22∕T 5035-2020》

《桥梁结构健康监测系统设计规范DB32∕T 3562-2019》

《桥梁结构监测系统技术规程DG∕TJ 08-2194-2016》

《公路桥梁结构安全监测系统技术规程JT/T 1037-2016》

《建筑与桥梁结构监测技术规范GB50982-2014》

《结构健康监测系统设计标准CECS-333-2012》


七、桥梁监测系统实现功能

1.全生命周期监测:实现桥梁全生命周期监测,包括施工期和运营期的相关内容,例如施工期的应变、温度、线性,运营期的应变、线性、振动、环境、受力等,进行数据存储分析,GIS+BIM或GIS+4D模型综合展示,掌握桥梁全生命周期状态,为管理提供决策依据;

2.报表自动推送:监测结果除了实时显示外,系统会自动生成对应的日报,支持一键下载。一旦数据超过阈值时,可及时预警并通知相关单位及时采取相应措施;

3.分级预警:按照要求设定不同预警等级,当数据异常时,根据设置自动触发预警信息,包括平台推送、短信和邮件通知对应人;

4.积累桥梁状态数据:为桥梁长期运营和养护、维修、加固提供必要的决策依据,并对桥梁在突发事件发生后的安全状态评估提供依据,同时采用AI算法,预测桥梁未来时间段内的结构响应和发展;

5.提供参考依据:验证桥梁的设计建造理论及施工工艺,从而完善相关设计施工技术规程,保障桥梁的使用安全。


更新时间:2024-07-21
