渗压监测站

渗压监测站

产品型号:FT-SY1

产品价格:8800元

产品品牌:风途

渗压监测站又称一体化渗压监测站、水库大坝安全监测站,渗压监测站用于测量结构物或土体内部的渗透(孔隙)水压力,适用于用于野外自动化数据智能采集,具有长期固态存储和远距离传输功能。
产品详情

渗压监测站又称一体化渗压监测站、水库大坝安全监测站,渗压监测站用于测量结构物或土体内部的渗透(孔隙)水压力,适用于用于野外自动化数据智能采集,具有长期固态存储和远距离传输功能。FT-SY1型渗压监测站是一种用于水位和水温测量的水文仪器,是通过多年生产工艺技术的积累,采用先进的混合信号处理技术研发,克服了传统模拟电路模块的缺点,可以实现全量程数字化线性校正,全温区数字化温度误差补偿;补偿参数存储在非易失存储器中,多重安全保护机制,避免了因校准参数丢失而导致产品无法使用;电路模块带有电源监控、看门狗监视功能,投入式结构全不锈钢密封,大幅提高了产品的可靠性。


FT-SY1型渗压监测站特点:

l 高稳型:高品质高稳定性压力感测元件

l 精度高:水位精度0.1%F.S,分辨力1mm;温度 精度±0.5°C,分辨率0.01°C。

l 功耗低:智能电源管理设计,采集功耗3-4MA

l 功能全:水位、水温、水压等要素同时实时监测

l 气压补偿:采用大气压直接测量补偿方式(可选绝压)

l 信号标准:RS485接口MODBUS-RTU标准通信协议

l 防护等级:全不锈钢密封结构,IP68防护

l 温度补偿:全量程数字化校准,全温区温度误差补偿

l 传感器电气特性:有过电压保护、浪涌电压保护及电源极性反接保护,避免操作失误引起的电气损坏


渗压监测站应用领域

l 地下水位水温数据监测

l 大坝安全渗压、液位监测

l 水库、大坝水位实时监测

l 湖泊、地表径流水位监测

l 无人值守水文监测站

l 罐体内液位实时监测

l 工业控制系统现场液位监测


渗压监测站基本规格

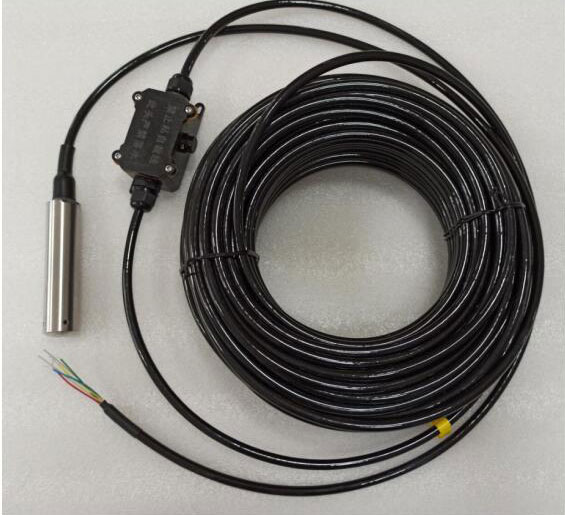

压阻式渗压计( 压阻式孔隙水压力计)

外形尺寸

φ26mm  长度134mm

渗压监测站


渗压监测站基本性能参数

 参数项说明
主要性能指标敏感元件压阻硅
量程0~10m H₂O
水位精度0.1%F.S/0.25%F.S/0.5%F.S
水位分辨力1mm
稳定性0.1%F.S/年 0.25%F.S/年 0.5%F.S/年
过载2X F·S
温度精度±0.5℃
温度分辨率0.01℃
电气特性温补范围0~50℃
工作温度-10~80℃
供电电压DC5~30V (典型24V)
电源保护防反接、过电压保护
输出方式RS485数字信号/MODBUS-RTU协议128个变送器节点
结构特性壳体材质316L不锈钢
测量介质流体介质
电缆材质聚氨脂或聚氯乙烯
电缆规格Φ7.6mm导气屏蔽双钢丝线缆,
环境特性防护等级IP68
重量约250克(不含线缆)
环境振动: 承受GB/T9359所规定振动试验
自由跌落承受GB/T9359所规定的跌落试验
电磁环境符合GB/T17626.8第3级
平均无故障时间不小于30000h
