农业四情监测方案

更新时间:2024-10-11    文章来源:校园气象站

无线农业综合气象站






一、 产品概述:

    智慧农业气象观测站采用最新的物联网技术、4G通讯技术,将农业环境的各类数据采集、发送到智慧农业云平台,并通过配套的APP可以查看相关各类数据。

    我公司通过多年的研发,相关软件取得了软件著作权证书,相关物联网采集设备和通讯设备取得了国家专利。设备本身有农业部农机具质量监督检测中心报告。

    智慧农业云平台,可以通过wifi/4g等方式接收数据,可以将各类数据存储、分类检索、汇总、分析;形成走势图、柱图、日报表等。还可以兼容:虫害数据、性诱监测数据、病虫调查统计数据。利于农业生产的环境监测、实时预警、科学防治。

二、 主要功能:

1. 采用先进的微型控制技术,监测不小于16项气象环境因子

2. 主机功率:≤200mA(12V)  整机功耗:≤600mA(12V)

3. 采用60W太阳能板,40AH锂电池,电压:DC12V自带稳压设备;

4. 设备为安卓系统,配置屏幕为7寸,数据采集软件可以自动分成:空气、土壤、水体三大类数据,并在屏幕上可以显示各个环境要素的数据。正常情况下通过GPRS传输数据,同时也可以通过GSM短信获取数据。内置放丢失功能 。

5. 采集数据功能:空气温度、空气湿度、土壤温度(4层)、土壤含水率(4层)、风速、风向、光照度、辐射、降雨量、图片等16种以上参数的环境数据;

6. 数据存储量:可以存储一年的数据(8760批),设备带有本地缓存,可以在信号断掉的时候,实现数据的复传。

7. 具有通过移动设备将数据转存到计算机功能,能够与计算机联接,实时显示数据、图形显示。

8. 可将所有采集的数据及苗情图片上传到自建的物联网平台。

9. 自主知识产权的软件平台和手机 APP 软件,可以通过任意联网的电脑和手机查看数据,并可查看在线视频和图片,可将数据格式以折线图、柱状图、3D 柱状图、区域图等图表形式显示。

10. 可查看指定区域的站点安装情况及最新监测时间,从而得出指定区域的站点数量。

11. 可查看某个站点指定传感器在指定时间范围内的数据报表信息,也可将结果导出到 Excel。

12. 可查看某个站点在指定时间月份、年份的数据报表信息。

13. 可将备份的数据或本地整理的数据导入到数据库,也可将导入的数据删除。

14. 添加旱情预警信息,并自动发布短信通知。查询已发布的旱情预警信息。

15. 可按灾情的严重程度分为红、黄、橙三种颜色,并在监测区域图中形式展示

16. 用户登陆权限可进行分级设置,确保安全

三、 技术参数:

采集指标

测量范围

测量精度

允差

室外空气温度

-40+120℃

0.1℃

±0.3℃

室外空气湿度

0~100%RH

0.1%RH

±2%RH

土壤温度

-20~100℃

0.1℃

±0.2℃

土壤含水率(墒情)

0~100%

0.1%FSD

±2%

风速

0~65m/s

0.1m/s

±0.1m/s

风向

0-360°

±1°

大气气压

300hPa-1100hPa

±3hPa

±0.5%

光照度

0~2×105Lx

0.1×103Lx

±7%

辐射

0~2000W/m2

1W/m2

1W/m2

雨量传感器

0~6553mm

0.1mm

±0.1mm

摄像头

360°

130W



远程拍照式虫情测报系统




1.电源:交流220V或(太阳能板36V/400WP 蓄电池 12V/400AH) ;

2.光源:T8管20W;灯管启动时间:开机后小于 5 秒 ;

3.杀虫原理: 光波共振;

4.诱集光源:根据不作物的靶标害虫使用不同波长的诱虫灯;

5.诱控范围:80-100亩;

6.设计寿命:≥10年;

7.撞击面积:≥0.8㎡;

8.撞击屏:互成90°角;

9.排水模式:能有效将雨、虫分离;

10.处理装置:经外加热虫体处理致死亡率不小于98%,虫体完整率不小于95%远红处加热虫体处理仓温度控制。每隔一定时间,虫体从杀虫仓转入烘干仓,继续对虫体烘干加热相同时间,然后干燥的虫体转入撒虫盘。为了提高杀虫效率,特设置上下两层红外加热仓,两个活动门交替开启,保证每个虫体至少经历一次远红外加热处理周期。 撒虫盘上做有波浪条纹,在撒虫盘下方固定有震动电机,虫体均匀掉落在运转中的传送带上将虫体运输到摄像头下方。在无人监管的情况下,可自动完成诱虫、杀虫、虫体分散、拍照、运输、收集、排水等系统作业,并与无线模块相连,把数据发送至服务器端;

11.摄像头:1300W ;

12.系统:7 寸电容屏显示与操作,安卓系统智能控制。全中文液晶显示,可自动或手动设置拍照、开关诱虫灯、传输带及系统工作模式;兼容省或国家系统,采集数据可直接自动对接病虫害物联网数据分析系统(县级);

13.网络:有线光纤/无线网桥/4G路由器 ;

14.工作环境温度:0 ~ 70℃ ;工作环境湿度: ≤ 90%;

15.壳体:采用304不锈钢,适合长期野外工作;

16.绝缘电阻:大于 2.5MΩ ;

17.远程自动控制及识别计数,可识别褐飞虱、白背飞虱、稻纵卷叶螟、二化螟和大螟 5 类水稻主要害虫。其中飞虱的识别准确率≥80%,稻纵卷叶螟、二化螟和大螟的识别准确率≥90%;仪器自动计数和灯下人工计数拟合度≥90%;

18.内置GPS,方便查找设备位置;同时起到一定的防盗作用;

19.时控模式:根据靶标害虫生活习性规律,设定工作时间段;

20.光控模式:晚上自动开灯运行,白天自动关灯(待机),在夜间工作状态下,不受瞬间强光照射改变工作状态;

21.大小虫子识别过滤:捕捉口设有滤网,防止非目标体大虫子进入机器内部,影响小虫子自动识别;

22.虫雨仓结构:将雨水自动排出,能有效将雨虫分离,使箱体内无积水;

23.雨控装置:可按外界天气变化自动反馈捕捉拍照时的天气情况;

24.防雷装置:能够有效防止雷击;

25.所有数据及设置均可在相应的物联网平台及手机APP上进行操作;



注:产品订货前需确定电源形式,太阳能供电方式可能需要配备较大容量电池,且需要注意电池寿命,每年检查更换。


智能远程拍照型孢子捕捉仪






1. 智能远程拍照型孢子捕捉仪可以全天自动捕捉病菌孢子,并进行自动拍摄;

2. 系统具备最优图片融合功能,自动融合成最清晰的照片通过网络上传至云服务器;

3. 统计分析:采用云服务器技术,实现对病菌孢子图片的人工统计与分析,可实时人工远程查看确认,缩短了预测预报周期;

4. 实现了远程控制,无需人员去现场,即可进行开关机、自动拍照、设置工作时段、拍照张数、拍照采集时间等操作;

5. 设备实时状态显示,腔体温度,查询空气采样时间;设置空气采样时间

6. 远程设置工作模式:远程自动拍照和手动拍照

7. 采用光、电、数控技术,自动显微成像

8. 孢子设备内有高分辨率显微镜,可以清晰拍摄显示5-100微米的目标体

9. 多种联网方式(4G\RJ45\GPRS)可随时随地联网管理

10. 数据报警参数可远程上传到云平台,可在WEB端查询配置,方便维护和管理

11. 内置 GPS 定位功能,可在网页地图中查看设备站点等数据

12. 内置温度采集功能,可远程监测设备运行温度

13. 所有设置可以通过APP和WEB端软件来进行

14. 可分时段设置和控制,自动拍照和手动拍照均可

15. 时段控制:根据孢子数量大小,设定适宜工作时间段

16. 自动故障报警

17. 剩余可拍照数量显示

18. 防雷装置:能够有效防止雷击

19. 内置 UPS:支持断电保护

20. 电源:AC 220V±10%

21. 摄像头:500 万像素

22. 显示屏:10.4 寸

23. 系统:WINDOWS 7

24. 绝缘电阻:大于 2.5MΩ

25. 气体采样:采集流量 120L/分钟,采集时间 60~1200 分钟(设置范围)

26. 可采集面积:长*宽(mm)50*8mm

27. 设置范围:定时启动,24 时制,可以任意设置 24 小时开启时间

28. 拍照数量:1-100 张

29. 载玻带:一次更换总长度 80 米,最长可以连续使用 365天,每天拍 3 次

30. 成像系统基本参数:光学放大 20X;500 万像素 CMOS 图像传感器。

31. 所有数据可上传到本次物联网系统中统一管理。



注:产品订货前需确定电源形式,太阳能供电方式可能需要配备较大容量电池,且需要注意电池寿命,每年检查更换。


物联网四情平台



平台主要用于管理和展示物联网所有的数据和视频,并可进行远程设备控制。数据可以与农业部植保病虫害监测网系统对接。包括测报系统及视频系统;同时对本项目配套设备进行管理。灾害预警系统、数据统计分析系统、用户信息管理系统,能够实时采集传感器的数据、视频数据、苗情图像等信息,实现信息采集、生产监控、安全可视、在线监管,全面提升农业信息化和四情监管水平。远程视频监控系统由摄像、传输、控制、显示、存储五大部分组成。

中心平台包含五个功能性系统:病虫害监控预警系统,墒情气象监控预警系统,视频监控(包括了苗情灾情监控)系统、数据监控分析预警系统。



虫情监测:虫情测报灯内虫体远程采集图像数据,对每个时间段所统计到的虫子数量,本功能为查看仪器当前系统的状态(工作模式、地理位置、天气、仓位和虫子数量),可选择某个历史时间段中的每个时间段的所有虫情数据,包括工作模式、时间、仓位、照片、天气、地理位置和虫子数量。点击图片名称可查看当时所拍照片,可查看某一时间段的虫子统计数量,可跟据其数量分析虫情爆发程度,跟据具体需要设置数据流量、电池电量、仪器移动范围和虫子数量的警戒值,可远程跟据用户需要设置工作模式、IP地址、杀虫烘干时间、定时拍照时间、恢复仪器出厂设置、密码修改和找回密码用的手机号。


虫情监测界面截图



病虫害预警系统:可对迁移性虫害进行时实分析,对未发生区域进行提前预防;对即将发生和已发生灾害区域做出及时正确的对策。也可以按产业等特殊条件来进行分类分析。所辖区域内的每个基地都可以从本界面进入并查询当前基地信息或控制基地设备。图表展示:可查看具体地区和各种病虫害的统计、预警、K线、对比分析图形(地图),跟据图形可提前预防各种灾害;

综合统计:各种病虫害手动统计用的表格,点每种表格还可编辑和查询历史数据;

本省特色:本省农作物的各种特色病虫害统计表格;


农业综合气象数据界面截图



气象墒情监测:可选择空气传感器和时间段,以图形的方式展示供专业人员分析,可选择时间段,以列表的方式展示所有传感器数据供专业人员分析,可选择具体土壤传感器和时间段,以图形的方式展示供专业人员分析,可选择时间段,以列表的方式展示所有传感器数据供专业人员分析。



气象数据分析:该模块提供气象墒情系统的空气温/湿度、光照度、二氧化碳、土壤温/湿度、病虫害监测数据的历史数据查询功能。历史数据查询、历史数据对比分析、历史数据备份、报警信息查询、设备状态查询、用户日志查询。数据中心同时可以将温室内空气温度、空气湿度、二氧化碳浓度等环境监测数据以及环境预警事件信息以图表形式或曲线图形式形成统计报表,供管理人员做出适当的作物生长管理、分析与决策。可分析各参数变化对作物生长产生的影响;可将温室内数据测量结果存储为报表形式,对各参数进行分析和浏览,供其他研究之用。图片数据中心可以查看当前基地中作物每天生长情况,并根据情况分析生长态势。


监控界面截图



视频监控系统:在制定区域安装远红外摄像球机,管理者通过视频系统可清晰直观的实时查看种植区作物的生长及病虫害情况,并对突发性异常事件的过程进行及时监视和记录,用以提供及时高效的指挥和调度。远程视频在平台上可以自动控制云台动作,变换摄像头方位等功能;采集的视频帧速、图像大小可调节。移动应急终端(手机APP监控平台)。登录后可实时视屏查看仪器周边情况。多通道同屏展示,同时展示相应区域的环境土壤参数,可远程操作摄像头角度、变焦、变倍、光圈等参数。



设备管理:可以远程设定设备设施的工作状态,(自动或者手动启动)如电量,流量,GPS位置,故障等信息及管理。

用户管理:可查看所有系统登录账户的情况及登录记录以及新增不同权限用户。



注:软件平台功能如需在现有基础上定制,最终交付期可能会有所延长。


物联网智能四情手机APP

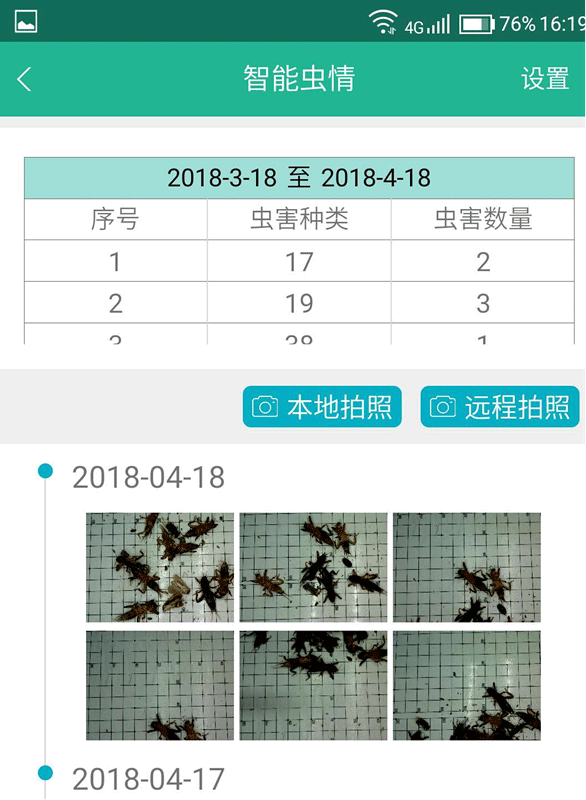

手机APP界面



定制开发,满足查看“四情”软件平台所有系统功能;

病虫情监测:查看仪器当前系统的状态(工作模式、地理位置、天气、仓位和虫子数量);

苗情监测:可查看作物每天的生长情况(每天三张图片,可任意设置拍摄时间),可远程跟据用户需要设置IP地址、定时拍照时间、恢复仪器出厂设置、密码修改和找回密码用的手机号;

气象墒情监测:可选择空气传感器和时间段,以图形的方式展示供专业人员分析,可选择时间段,以列表的方式展示所有传感器数据供专业人员分析,可选择具体土壤传感器和时间段,以图形的方式展示供专业人员分析,可选择时间段,以列表的方式展示所有传感器数据供专业人员分析;

灾情监测:登录后可实时视屏查看仪器周边情况。





注:软件平台功能如需在现有基础上定制,最终交付期可能会有所延长。
