自动气象站组成

更新时间:2024-12-07    文章来源:校园气象站

  自动气象站主要作用是对环境温度和湿度,风向风速,雨量和大气压力等气象要素进行实时在线监测,并且把数据传输到数据中心,可以通过数据处理中心的整合,看到这些气象要素变化的过程,还能看到实时的变化数据,可以在较短的时间内,在恶劣的天气到来之前,对可能遭受恶劣天气损害的财产和物资及时进行保护和保存,减少物资物料的损失程度,增加抵抗自然灾害和风险的能力,还可以根据气象数据的变化,实时的调整工作和作业的程序和顺序,较大程度的利用好天气变化的优势,减少天气变化的损害,为工作和生活都提供很大的便利。

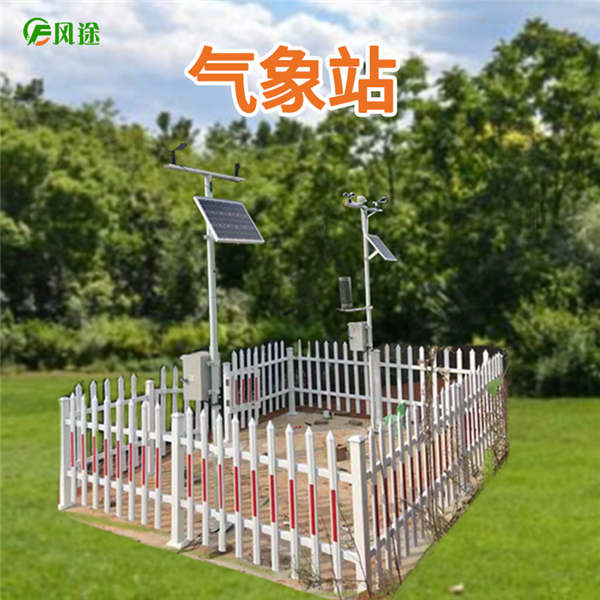

自动气象站


  自动气象站由气象传感器、气象数据采集器和气象软件三部分组成。自动气象站采用模块化设计,可根据用户需要(测量的气象要素)灵活增加或减少相应的模块和传感器,任意组合、方便快捷的满足各类用户的需要。系统内置大容量FLASH存储芯片可存储一年以上的气象数据,汉字液晶屏,可随时观测当前气象信息。与计算机相连可分项查看数据,并将数据导出到Excel进行编辑,按需要生成图表,快速实现数据统计分析、准确预报。具有技术先进、测量精度高、数据容量大、遥测距离远、人机界面友好、可靠性高的优点,广泛用于气象、农业、海洋、环境、机场、港口、工农业及交通等领域。

  自动气象站的数据采集过程

  数据采集控制器是整套系统的核心,负责环境数据的采集、处理、保存与传送。可以与计算机连接,通过软件对数据采集控制器采集的数据进行实时监测、分析与控制等。数据采集控制器也可以单独运行,通过液晶显示器和按键查实时数据,极值数据、时间和存储信息等。

  数据采集控制器由主控板、液晶显示器、按键和传感器接口等组成,装置于防水的金属壳体内。

  1、220V供电、带GPRS传输的数据采集器

  (1)电源说明

  如果安装地点用交流电很方便,可以用220V交流电供电。该供电系统由供电电路、变压器组成,可将220交流电转换成12DC,供给到数据采集器。也可选装12V铅酸蓄电池,作为备用电源直接与数据采集器相连。

  (2)传输说明

  GPRS传输:数据采集器和监测计算机无线传输数据发送到GPRS网络,通过GPRS网络传输到监测计算机;同样,监测计算机也可以把指令通过无线传输模块、GPRS网、485接口等传输给数据采集器。使用无线传输均内置移动手机卡,并开通GPR业务。GPRS传输模式可以省去布线的麻烦,随时随地查阅、下载数据,数据传输稳定、费用低廉、经济实惠。

  (3)外观尺寸

  采用优质防潮电控柜,表层喷塑,颜色为淡雅的乳白色,有可效阻挡雨水冲刷和紫外线照射,防止仪器在野外恶劣环境下快速老化。主控板、电源、显示屏、GPRS模块集中固定在同一个电控柜中,门盖加锁设计,可防止人为破坏,有效保护仪器和数据的安全。

  外型尺寸:30*26*44

  2. 用户前期准备工作

  所需工具:大十字改锥、大一字探改锥、活口扳子、锤子、电钻(冲击钻)、钳子。

  固定位置

  (1)支架:制作水泥堆,将支架固定在水泥堆上,具体方法如下:

  ①在安装支架前,制作水泥堆,规格为50*50*50cm。

  ②待水泥堆充分凝固后,在上表面打四个直径约为1.6cm的孔(用来安装膨胀丝)。

  3.数据采集器的安装及联接

  将220V交流电接入数据采集器中接入电源上即可

  将各传感器的航空插头与数据采集器的航空插头对接(不用按顺序对接,数据采集器自动识别各传感器)

  自动气象站可以根据用户需求拓展配置:蒸发量传感器、露点温度传感器、紫外线辐射传感器、光合辐射传感器、日照时数、二氧化碳、雨雪传感器、土壤湿度、土壤温度等各种气象要素传感器。可加装LED显示屏(交流电供电),大小可调,实时采集到的气象数据及其他设定的信息。
