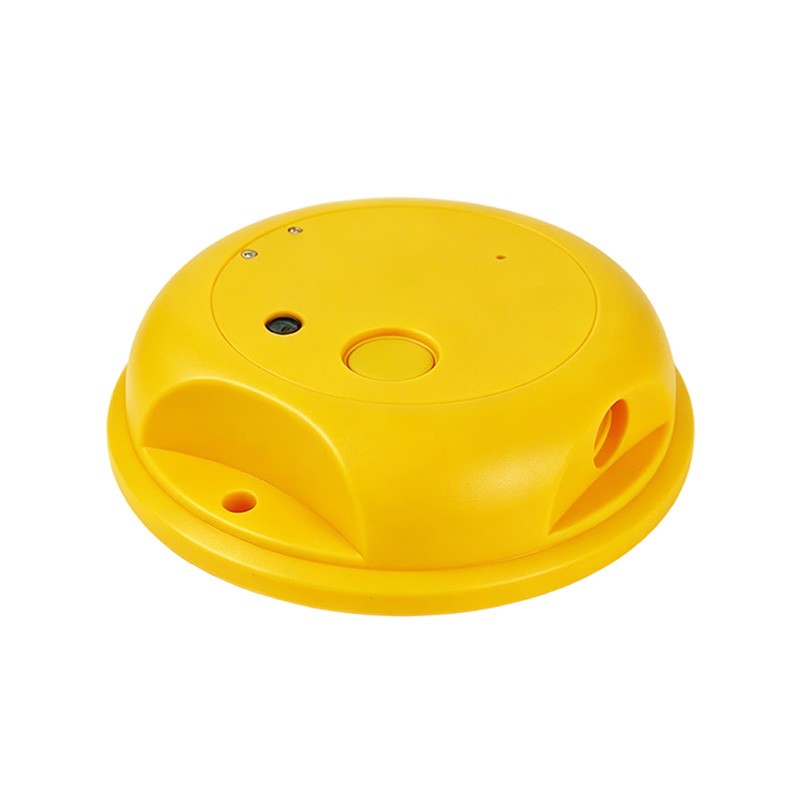

智慧井盖监测终端

一、智慧井盖监测终端产品应用：

智慧井盖监测终端又称无线井盖异动传感器，智慧井盖监测终端轻松安装于井盖底部，将普通井盖改造为智能井盖，可监测井盖开启、丢失或者污水满溢等异常，自动报警到监管中心。井盖作为城市资产重要组成部分，在城市的大街小巷随处可见，在打造现代化的智慧城市过程中扮演着举足轻重的作用，一旦遇到井盖破损或是被盗，如果得不到及时处理，很容易造成巨大的安全隐患，危及到人民群众生命财产的安全。

智慧井盖监测终端安装在井盖背面，通过物联网手段能够及时获得所有井盖的实时状态，并对各类井盖进行快速有效的管理，是智慧井盖监测终端的突出优势。

通讯方式：4G无线网络信号。

注意，仅标配“倾斜角度、水浸状态、剩余电量、信号值”的选型符合防爆认证，扩展其他传感器的选型不符合防爆认证要求；

二、智慧井盖监测终端供电方式：

默认内置大容量锂电池供电，上传频率为6h/次，可连续待机5年以上（默认仅包含“倾斜、水浸、浮球”监测，且无告警状态）。

更改“正常上传间隔时间、超限上传间隔时间、更新间隔”或“因信号原因设备连接网络异常”都会增加设备功耗，影响设备续航时间。

三、智慧井盖监测终端功能特点

防护等级：IP68

工作环境：-40℃~+70℃，0%RH~95%RH（非结露）

定位功能：支持标记定位，可上传经纬度标记信息，平台端显示设备安装位置。

配置方式：支持蓝牙非接触式配置，提供专用配置工具。

流量赠送时间：一次性赠送3年，流量可续费。

四、智慧井盖监测终端上传频率：

正常数据上传频率：

默认为6h/次（无倾斜告警、无水浸、无浮球告警），5-1440min可设置，报警发生时终端会立即发送报文至平台；

告警数据上传频率：

默认为2min/次（有倾斜告警、有水浸、有浮球告警），5-1440min可设置，报警恢复时终端会立即发送报文至平台；

注意，当设备安装颠倒或存放颠倒时（水浸端子一侧长时间朝上），设备会频繁触发倾斜报警，为避免电量耗尽，此类情况发生12小时后，设备会自动进入待机模式停止数据上传；

五、智慧井盖监测终端测量要素：

智慧井盖监测终端默认标配“倾斜角度、水浸状态、剩余电量、信号值”的数据监测信息，另外还可依据项目需求，扩展“浮球液位预警状态、窨井水位空高值、窨井水位真实值、光照强度”等数据信息进行实时在线监测。

倾斜角度：

测量方向：Z轴；

测量量程：0-90°；

分辨率：0.1°；

报警阈值：默认30°，设置范围0-90°；

测量意义：可捕捉井盖是否倾覆侧翻。

测量方式：基于内部集成的“高性能的加速度传感器”，利用重力加速度在不同方向的分量比例关系，可以计算出被测物体的实时倾斜角度。

水浸状态：

测量意义：当井内积水达到满溢状态，触发水浸报警感应，实现满溢报警；

测量方式：采用电极法，基于“水的导电性”检测电极的导通状态，以此准确区分是否发生水浸。

浮球状态：

线缆长度：2m（默认），可延长；

测量意义:当井内积水高度距离井口达到一定距离后，触发浮球报警感应，实现液位空高预警。

测量方式：采用“浮球液位开关”漂浮于液体表面，随液位升降上下移动，当液位上升时依靠“重锤牵制”使浮球旋转漂浮角度，触发浮球报警感应，输出预警信号；

窨井水位：

测量量程：2m，投入式液位计默认2m探头线，可根据实际情况延长；

分辨率：0.1cm；

典型精度：±3%FS；

测量方式：支持“时差法、投入式液位计”两种方式测量窨井内“水位空高、液位高度”数据，两种测量方式二选一。

光照强度：

测量量程：0-20万Lux；

典型精度：±7%(25℃)；

测量意义：通过光照传感器感应井内光照值，判断井盖是否发生破损或侧翻。

测量方式：采用高精度感光元件精准测量光照强度；
