雷达水位传感器

气象站设备

气象传感器专业研发设计团队精心打造

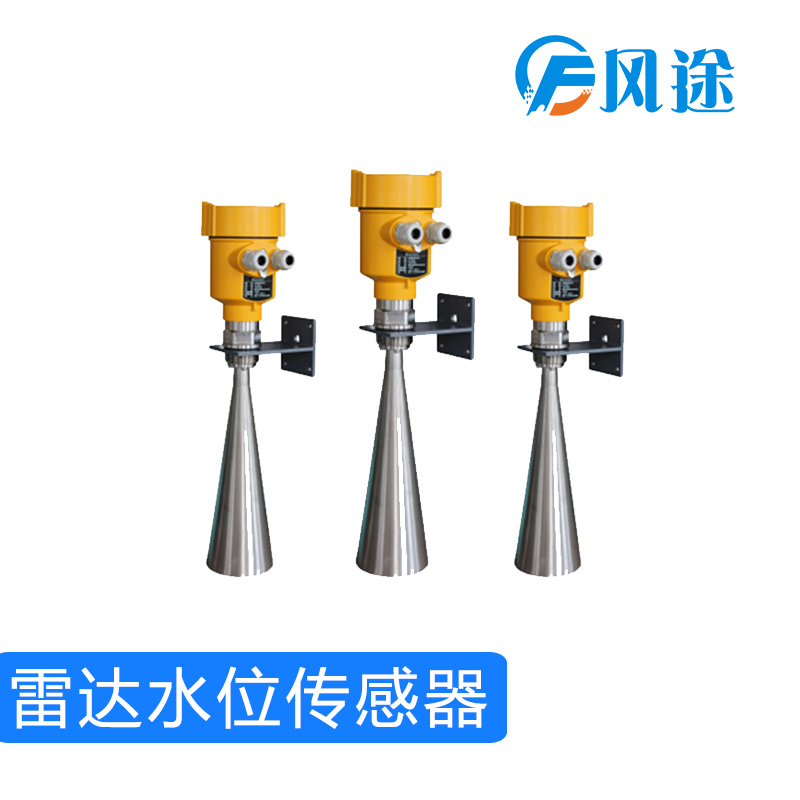

雷达水位传感器
雷达水位传感器

产品型号:FT-S30M

产品简介:雷达水位传感器厂家「风途科技」掌握雷达水位传感器核心研发技术,10多年雷达水位传感器制造经验,测量结果准确,质量可靠,源头厂家价格报价优惠优选风途科技。

  雷达水位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,BW系列雷达水位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

A 量程设定

B 低位调整

C 高位调整

D 盲区范围

测量的基准面是:螺纹底面或法兰的密封面

注:使用雷达水位计时,务必保证最高液位不能进入测量盲区(图中D所示区域)。

雷达水位计应用特点

行业推荐的雷达水位计采用了26GHz的发射频率,因而具有:波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性,天线尺寸小,便于安装和加防尘罩等天线防护装置,重量较轻约1KG,便于安装,测量范围最高可达70米,覆盖大型水库等水位测量,多种输出电路接口与采集系统配合,采用脉冲工作方式,雷达水位计发射功率极低,对人体及环境均无伤害。

雷达水位计仪表介绍

应用:河道、湖泊、浅滩

测量范围:30米

过程连接:螺纹G1½ʺ A /支架/法兰

过程温度:-20~100℃

过程压力: 常压

精度:±3mm

频率范围: 26GHz

防护等级: IP67 / IP65

供电电源:DC(6—24V)/四线DC 24V /两线

信号输出: RS485/Modbus协议(6~24V DC)4~20mA/Hart 两线 (24V DC)

现场显示:可选

外壳:铝/塑料
